钢结构焊接连接形式及焊缝形式有哪些?

技术交流

钢结构焊接连接形式及焊缝形式有哪些?

  1、焊缝连接形式

  按被连接钢材的相互位置可分为对接、搭接、T型连接和角部连部四种(图3.4)。这些连接所采用的焊缝主要有对接焊缝和角焊缝。





  2、焊缝形式

  对接焊缝按所受力的方向分为正对接焊缝(图3.5a)和斜对接焊缝(图3.5b)。角焊缝(图3.5c)可分为正面角焊缝、侧面角焊缝和斜焊缝。

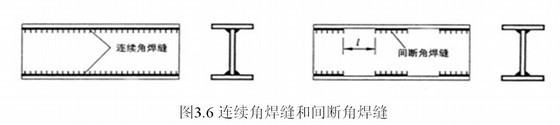

  焊缝沿长度方向的布置分为连续角焊缝和间断角焊缝二种(图3.6)。连续角焊缝的受力性能较好,为主要的角焊缝形式。间断角焊缝的起、灭弧处容易引起应力集中,重要结构应避免采用,只能用于一些次要构件的连接或受力很小的连接中。

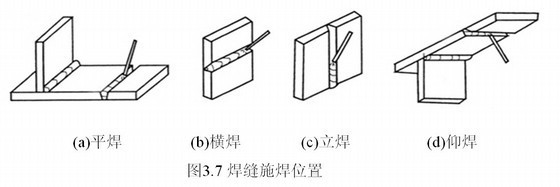

  焊缝按施焊位置分为平焊、横焊、立焊及仰焊(图3.7)。平焊(又称俯焊)施焊方便。立焊和横焊要求焊工的操作水平比平较高。仰焊的操作条件最差,焊缝质量不易保证,因此应尽量避免采用仰焊。





  3、焊缝符号与标注方法

  在钢结构施工图中的焊缝,应遵照《焊缝符号表示法》(GB 324—88)和《建筑结构制图标准》(GB/T50105)的规定予以标注。

  焊缝符号主要由图形符号、辅助符号和引出线等部分组成。

  图形符号表示焊缝截面的基本形式。

  引出线由横线、斜线及箭头组成,而横线由两条平行的实线与虚线组成,可在实线侧或虚线侧标注符号,斜线和箭头则将整个焊缝符号指向图形的有关焊缝处。

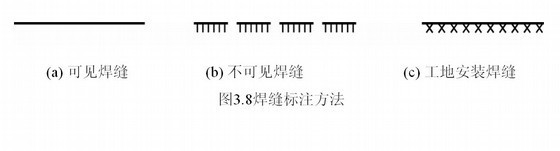

  当焊缝分布不规则时,在标注焊缝符号的同时,宜在焊缝处加粗线(表示可见焊缝)或栅线(表示不可见焊缝),工地安装焊缝加×号,如图
